klasický zdroj | ● |
regulácia plynulá | ● |
dekompaktný zdroj | ● |

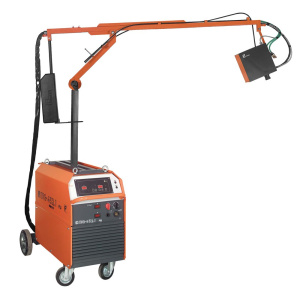

Vysokovýkonný tyristorový zvárací zdroj ForMIG 662 FWS je riadený mikroprocesorovým riadiacim systémom GMAW 2.0, ktorý zabezpečuje fázové riadenie tyristorového výkonového mostíka s kompenzáciou vplyvu kolísania sieťového napätia a ovládania rýchlosti podávania drôtu. Obsluha má možnosť predvoľby tridsiatich užívateľských programov, v ktorých sa definuje zváracie napätie, podávacia rýchlosť a režim zvárania. V každom režime má možnosť nezávisle nastaviť štartovacie a ukončovacie parametre (dováranie krátera). Zdroj sa ovláda klávesnicou s mikrozdvihovými tlačítkami. Navolený stav je signalizovaný svietivými diódami. Tlačítkom sa ovláda skupina diód nad tlačítkom. Funkcia pri ktorej svieti LED dióda je aktívna. Tento model je špeciálne vyvinutý pre náročné zváracie práce hlavne pri veľkých zvaroch. Rameno s horákom má veľký akčný rádius, čím sa zvyšuje mobilita zvárača a zároveň uľahčuje jeho práca. V neposlednom rade rameno zabraňuje preseknutiu kábla zváracieho horáka. Uzatvorený chladiaci okruh horáka umocňuje výborné úžitkové vlastnosti tohto zariadenia.
klasický zdroj | ● |
regulácia plynulá | ● |
dekompaktný zdroj | ● |
Hmotnosť | 225 kg |
---|---|
Rozmery | 1100 × 515 × 1370 mm |
napájacie napätie | 400 V |
počet fáz | 3 |
frekvencia | 50/60 Hz |
menovitý vstupný prúd pri 60% DZ | 58 A |
prívodný kábel | 4×6 mm² |
zemniaci kábel | 95 mm² |
istenie | 63 A |
účinnosť | 83 % |
účinník cos φ | 0,8 |
krytie | IP23 |
hmotnosť zdroja | 225 kg |
rozmery zdroja | 1100×515×1370 mm |
rozmery podávača | 690×390×560 mm |
ZVÁRANIE MIG/MAG
štvorkladkový systém podávania drôtu | ● |
bezprúdové zavádzanie drôtu | ● |
zvárací prúd max. | 660 A |
zvárací prúd 60% DZ | 600 A |
zvárací prúd 100% DZ | 500 A |
doporučený prietok plynu | 3-20 l/min |
priemer zváracieho drôtu oceľ | 1,0-1,6 mm |
priemer zváracieho drôtu Al | 1,0-1,6 mm |
priemer zváracieho drôtu trubička | 1,0 – 3,2 mm |
NASTAVENIA
kontinuálny režim | ● |
metódy zvárania | MIG;MAG |
zvárací prúd MIG | 80-660 A |
rozsah zváracieho napätia MIG | 10-50 V |
možnosť programovania | ● |
počet užívateľských programov | 30 |
zváranie bodové prievarom | ● |
zváranie stehovaním | ● |
časovacie funkcie | 0,1-20 |
regulácia rýchlosti podávania drôtu | 1-24 m/min |
predvolba približovacej rýchlosti | ● |
nastavenie dĺžky výletu drôtu | ● |
predfuk plynu | ● |
dofuk plynu | ● |
2T spínanie horáka | ● |
4T spínanie horáka | ● |
ZOBRAZENIA
signalizácia pripravenosti k prevádzke | ● |
signalizácia tepelného preťaženia s blokovaním | ● |
signalizácia poruchy chladiaceho okruhu s blokovaním | ● |
univerzálny numerický displej | ● |
KONEKTORY A ROZHRANIA
konektor pre ohrev plynu | ● |
rozhranie pre diaľkové ovládanie | ○ |
HORÁKY
ručný horák | ○ |
plynom chladený horák | ○ |
kvapalinou chladený horák | ○ |
centrálny prípoj horáka | ● |
štandardný horák | ○ |
CHLADIACA JEDNOTKA
interná chladiaca jednotka | ● |
objem nádrže | 5 l |
výstupný tlak | 3,5 bar |
max.dodávané množstvo | 9 l/min |
